連接器與端子，傳輸世界永遠的伙伴!一般的連接器主要由兩個部分組成：塑膠和端子。其中塑膠主要起絕緣和定位端子的作用，而端子是連接器的最核心部分，主要作用是導通和傳輸。

　　一、連接器基礎知識

　　1、連接器起源

　　連接器的誕生是從戰斗機的制造技術中獲取到的靈感。戰役中的飛機必須在地面加油并修理，但是地面逗留時間越長對戰斗機的威脅越大。因此，在第二次世界大戰中，美軍為使地面維護時間縮短，而將各種控制儀器與機件單元化，然后再由連接器連成一個完整的系統。

　　戰后，AT&T貝爾實驗室成功開發了貝爾電話系統。隨后，電腦連接器、資訊傳送等產業迅速崛起，使得源自于戰斗機技術的連接器有了廣大的市場。

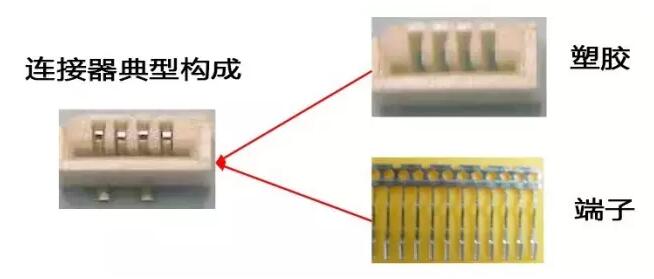

　　2、連接器的構成

　　一般的連接器主要由兩個部分組成：塑膠和端子。其中塑膠主要起絕緣和定位端子的作用，而端子是連接器的最核心部分，主要作用是導通。

　　此外，根據結構和功能上的要求，還有一些連接器有PWB板，彈片，Cover等其他組成部分。

　　3、連接器的分類

　　(1)、連接器部分分類等級，也稱互連的層次。1989年，由美國國家電子配銷協會(NEDA)與生產連接器的各大廠商一起制訂了一部連接器分類標準和術語。

　　Levels0：晶片封裝的內部連接0級，就是積體電路晶片

　　Levels1：IC封裝引腳與PCB的連接。

　　Levels2：印制電路與導線或印制板的連接。

　　Levels3：底板與底板的連接

　　Levels4：設備與設備之間的連接。

　　(2)、連接器產品類型劃分雖然有些混亂，但從技術上看，連接器產品類別只有兩種基本的劃分方法：

　　依形狀分：圓形連接器、矩形連接器、直式連接器、彎式連接器等。

　　依使用頻率分：高頻連接器、低頻連接器、高低頻混裝連接器等。

　　其他分類

　　按環境條件可分類為：

　　密封連接器、耐幅射連接器、高溫連接器、低溫連接器等。

　　按安裝方式可分類為：

　　電纜連接器、面板式連接器、穿墻式連接器等。

　　按電氣要求可分類為：

　　通用連接器、大功率連接器、高電壓連接器、脈沖連接器、低噪聲連接器、抗干擾濾波連接器、相調連接器、精密同軸連接器等。

　　按特殊結構可分類為：

　　特殊結構連接器有元插拔力連接器、橡膠連接器、旋轉式連接器、分離一脫落式連接器以及光纖連接器等。

　　(3)、連接器規格的層次

　　按照國際電工委員會(IEC)的分類，連接器屬于電子設備用機電元件，其規格層次為：

　　門類例：連接器

　　分門類(sub-family)例：圓形連接器

　　類型例：YB型圓形連接器

　　品種例：YB3470規格(variant)

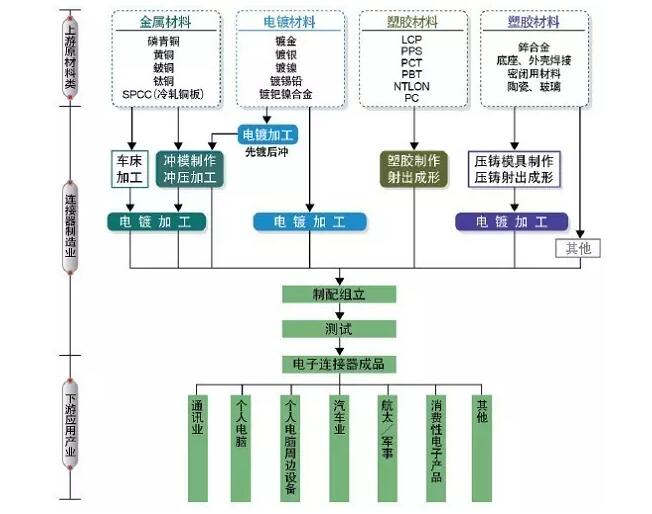

　　4、連接器產業鏈全景圖

　　連接器行業的上游為各種金屬材料、塑膠材料和其它材料的制造業，下游為計算機與周邊設備、汽車、通訊、航天和軍工、消費電子、醫療等行業。

　　連接器產品的上游產業主要為制造連接器所需的各項原輔材料，包括金屬材料、塑膠材料、電鍍材料等。金屬材料所占成本比重最大，塑膠材料次之，電鍍材料較小。其中，金屬材料主要用于制作連接器端子。

　　5、連接器誕生過程大解剖

　　第一階段：沖壓

　　沖壓，電子連接器的制造過程一般從沖壓插針開始。通過大型高速?zèng)_壓機,電子連接器(插針)由薄金屬帶沖壓而成。大卷的金屬帶一端送入沖壓機前端,另一端穿過沖壓機液壓工作臺纏入卷帶輪,由卷帶輪拉出金屬帶并卷好沖壓出成品。

　　第二階段：電鍍

　　電鍍，連接器插針沖壓完成后即應送去電鍍工段。在此階段,連接器的電子接觸表面將鍍上各種金屬涂層。與沖壓階段相似的一類問題,如插針的扭曲、碎裂或變形,也同樣會在沖壓好的插針?biāo)腿腚婂冊O(shè)備的過程中出現。

　　第三階段：注塑

　　注塑，電子連接器的塑料盒座在注塑階段制成。通常的工藝是將熔化的塑料注入金屬胎膜中,然后快速冷卻成形。當熔化塑料未能完全注滿胎膜時出現所謂 "漏?quot; (Short Shots), 這是注塑階段需要檢測的一種典型缺陷。另一些缺陷包括接插孔的填滿或部分堵塞(這些接插孔必須保持清潔暢通以便在最后組裝時與插針正確接插)。由于使用背光能很方便地識別出盒座漏缺和接插孔堵塞,所以用于注塑完成后質量檢測的機器視覺系統相對簡單易行。

　　第四階段：組裝

　　組裝，電子連接器制造的最后階段是成品組裝。將電鍍好的插針與注塑盒座接插的方式有兩種：?jiǎn)为?dú)對插或組合對插。單獨對插是指每次接插一個插針;組合對插則一次將多個插針同時與盒座接插。不論采取哪種接插方式,制造商都要求在組裝階段檢測所有的插針是否有缺漏和定位正確;另外一類常規性的檢測任務則與連接器配合面上間距的測量有關。和沖壓階段一樣,連接器的組裝也對自動檢測系統提出了在檢測速度上的挑戰。盡管大多數組裝線節拍為每秒一到兩件,但對于每個通過攝像頭的連接器,視覺系統通常都需完成多個不同的檢測項目。因而檢測速度再次成為一個重要的系統性能指標。

　　6、連接器市展望

　　連接器作為電子產品中不可缺少的零部件產品，在電子產品功能多樣化、設計模塊化的今天發揮著越來越重要的作用。根據相關報告顯示，未來5年內，中國連接器的市場規模年均增速將達到15.5%，預計到2018年，我國連接器市場規模將達到694.38億元。

　　汽車連接器市場是全球連接器的最大細分市場，2015 年市場規模約 700 億元，國內市場超過 200 億元，目前汽車需要用到的連接器種類有一百多種，一輛汽車所用到的連接器數量約為 500 個。2016年中國車用連接器的銷售額目前接近100億元，未來5年的年復合增長率約為10%，將高于整車市場及全球汽車連接器市場的增長率。
